Penyelesaian UKK Paket Soal 2 Teknik Elektronika Industri 2023



Tiap hari saat kita melakukan perjalanan melihat lampu lalulintas atau sering disebut lampu merah baik di simpang empat maupun simpang tiga. Lampu lalulintas ini untuk mengatur kendaraan kapan harus berhenti dan kapan harus jalan.

Sering kita menemukan di beberapa persimpangan belum terpasang lampu lalulintas pasti terjadi kemacetan karena pengemudi kendaraan akan cendeung ingin lebih dahulu jalan sehingga terjadi perebutan jalan yang akhirnya terjadi kemacetan.

Alat elektronik yang terpasang pada lampu lalulintas bisa menggunakan Smart Relay dan atau PLC, tapi pada jejak ini mencoba membuat sistem lalulintas menggunakan Mikrokontroler yang memiliki karakteristik yang sama dengan menggunakan Smart Relay dan PLC.

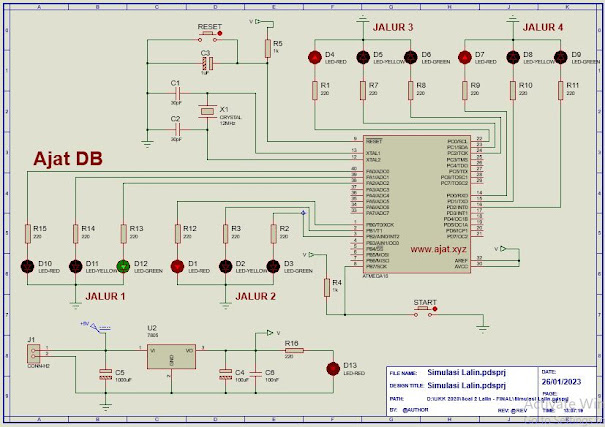

Perencanaan rangkaian kontrol Traffic Light dengan ketentuan  sebagai  berikut :

• Jika tombol ditekan maka akan RESET sistem.
• Lampu menyala bebas dari mana saja.
• Jika tombol START ditekan maka lampu akan menyala dengan ktentuan nyala lampu, merah 10 detik, lalu kuning 2 detik, kemudian hijau 5 detik dan seterusnya.

List Program :

#include <mega16.h>

#include <delay.h>

int i=0;

#define START  PINB.7

#define JR1  PORTA.0

#define JY1  PORTA.1

#define JG1  PORTA.2

#define JR2  PORTB.0

#define JY2  PORTB.1

#define JG2  PORTB.2

#define JR3  PORTC.0

#define JY3  PORTC.1

#define JG3  PORTC.2

#define JR4  PORTD.0

#define JY4  PORTD.1

#define JG4  PORTD.2

// Declare your global variables here

void main(void)

{

 DDRA=0xFF;

 PORTA=0x00;

 DDRB=0x0F;

 PORTB=0x00;

 DDRC=0xFF;

 PORTC=0x00;

 DDRD=0xFF;

 PORTD=0x00;

while (1)

      {

      JR1=1;

      JY1=1;

      JG1=1;

      JR2=1;

      JY2=1;

      JG2=1;

      JR3=1;

      JY3=1;

      JG3=1;

      JR4=1;

      JY4=1;

      JG4=1;

      if (START==0)

      {

      while (i<1)

      {

      JR1=0;

      JY1=0;

      JG1=1;

      JR2=1;

      JY2=0;

      JG2=0;

      JR3=1;

      JY3=0;

      JG3=0;

      JR4=1;

      JY4=0;

      JG4=0;

      delay_ms(5000);   //LANGKAH 1



      JR1=0;

      JY1=1;

      JG1=0;

      JR2=1;

      JY2=0;

      JG2=0;

      JR3=1;

      JY3=0;

      JG3=0;

      JR4=1;

      JY4=0;

      JG4=0;

      delay_ms(2000);      //LANGKAH 2



      JR1=1;

      JY1=0;

      JG1=0;

      JR2=0;

      JY2=0;

      JG2=1;

      JR3=1;

      JY3=0;

      JG3=0;

      JR4=1;

      JY4=0;

      JG4=0;

      delay_ms(5000);   //LANGKAH 3



      JR1=1;

      JY1=0;

      JG1=0;

      JR2=0;

      JY2=1;

      JG2=0;

      JR3=1;

      JY3=0;

      JG3=0;

      JR4=1;

      JY4=0;

      JG4=0;

      delay_ms(2000);      //LANGKAH 4



      JR1=1;

      JY1=0;

      JG1=0;

      JR2=1;

      JY2=0;

      JG2=0;

      JR3=0;

      JY3=0;

      JG3=1;

      JR4=1;

      JY4=0;

      JG4=0;

      delay_ms(5000);   //LANGKAH 5



      JR1=1;

      JY1=0;

      JG1=0;

      JR2=1;

      JY2=0;

      JG2=0;

      JR3=0;

      JY3=1;

      JG3=0;

      JR4=1;

      JY4=0;

      JG4=0;

      delay_ms(2000);      //LANGKAH 6



      JR1=1;

      JY1=0;

      JG1=0;

      JR2=1;

      JY2=0;

      JG2=0;

      JR3=1;

      JY3=0;

      JG3=0;

      JR4=0;

      JY4=0;

      JG4=1;

      delay_ms(5000);   //LANGKAH 7



      JR1=1;

      JY1=0;

      JG1=0;

      JR2=1;

      JY2=0;

      JG2=0;

      JR3=1;

      JY3=0;

      JG3=0;

      JR4=0;

      JY4=1;

      JG4=0;

      delay_ms(2000);      //LANGKAH 8





      }

      }



      }

}
