Sebelum membuat program Ladder pada CX-Programmer dibuat dulu rangkaian electrical control menggunakan FluidSIM sebagai berikut.

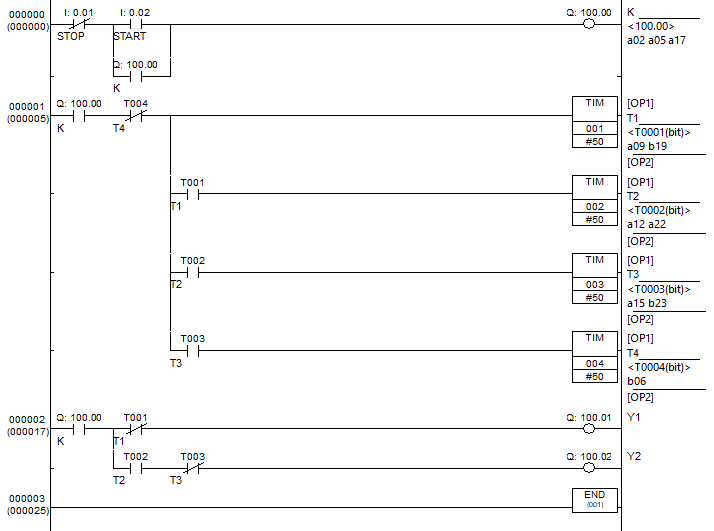

Ladder CX-Programmer :
Dibuatkan 4 timer karena ada 4 kondisi, yaitu berputar CW - berhenti - berputar CCW - berhenti - kembali ke awal secara terus-menerus sampai tombol STOP ditekan.
